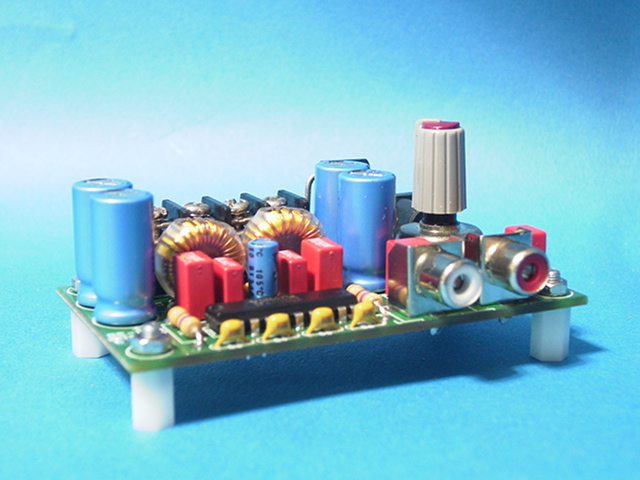

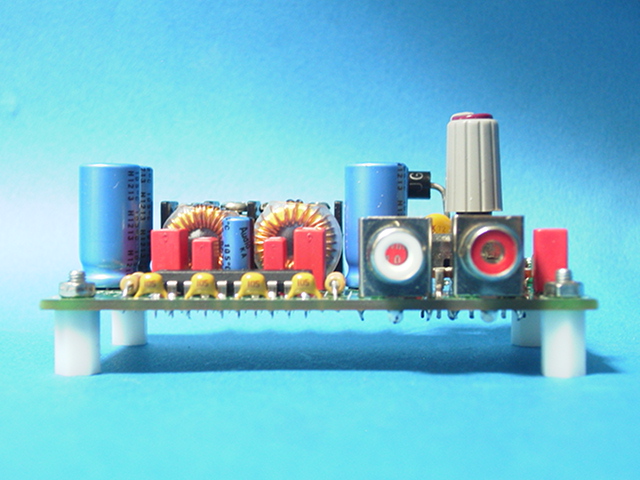

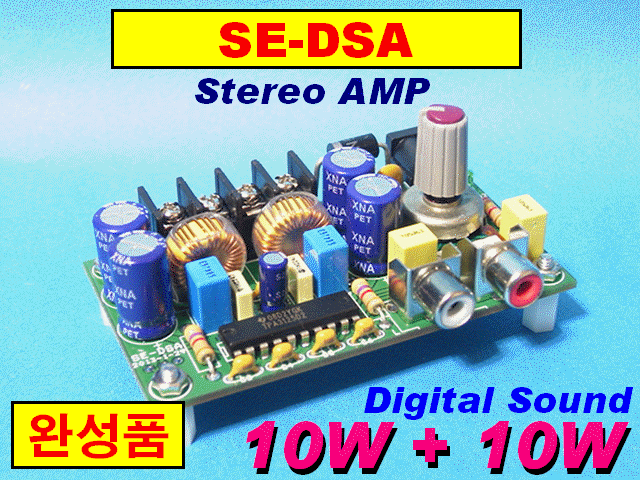

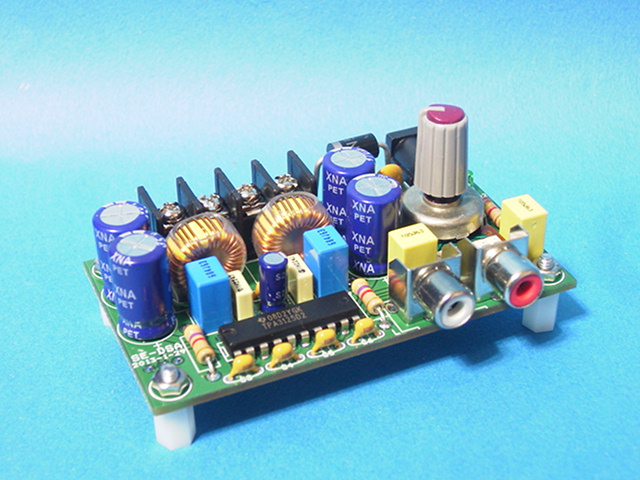

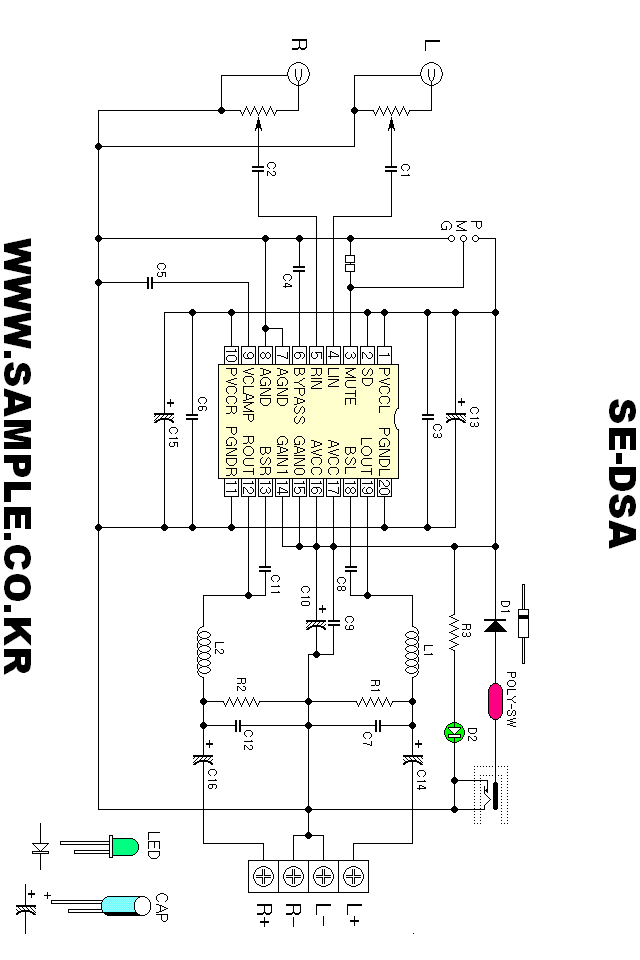

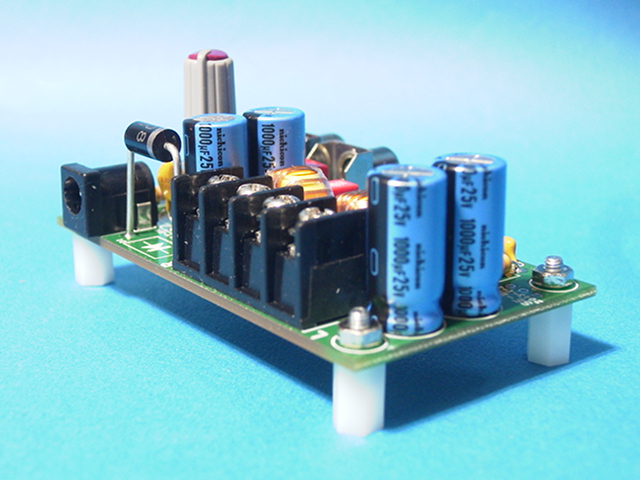

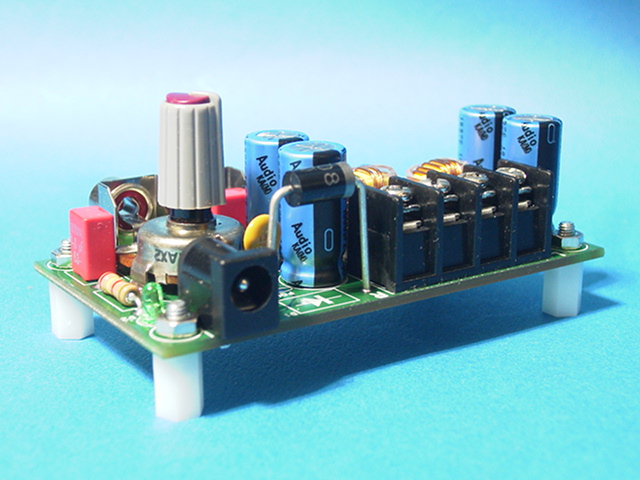

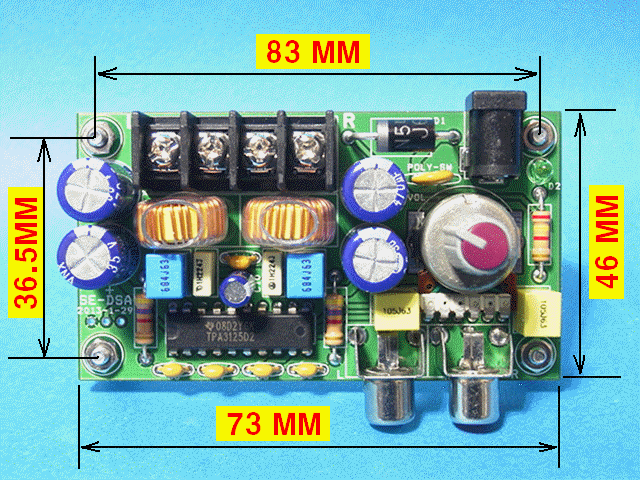

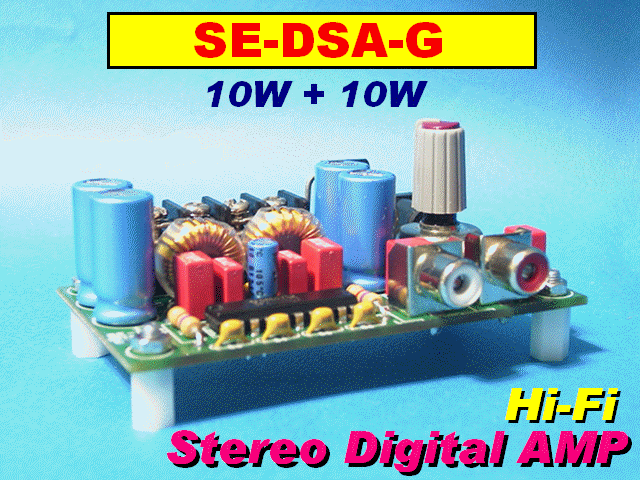

 10W + 10W 스테레오 D 클래스(디지털) 오디오 앰프입니다. |
 |
 |
 |

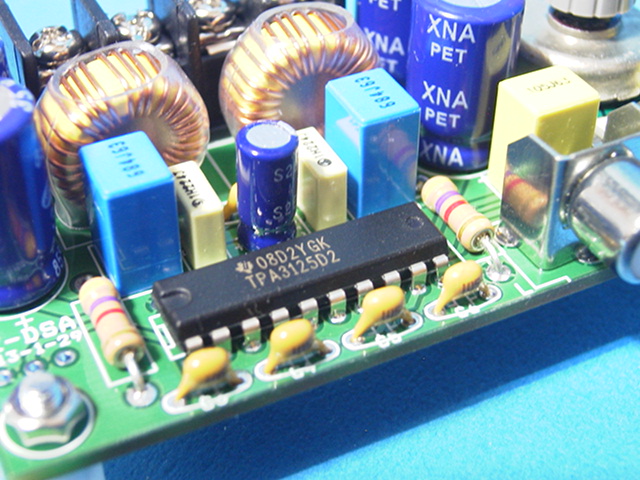

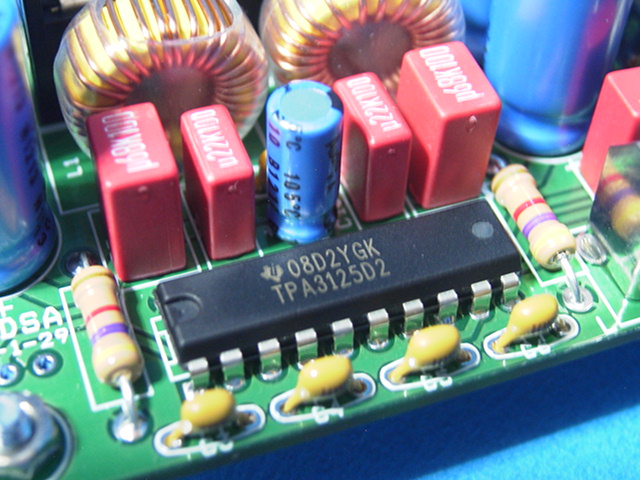

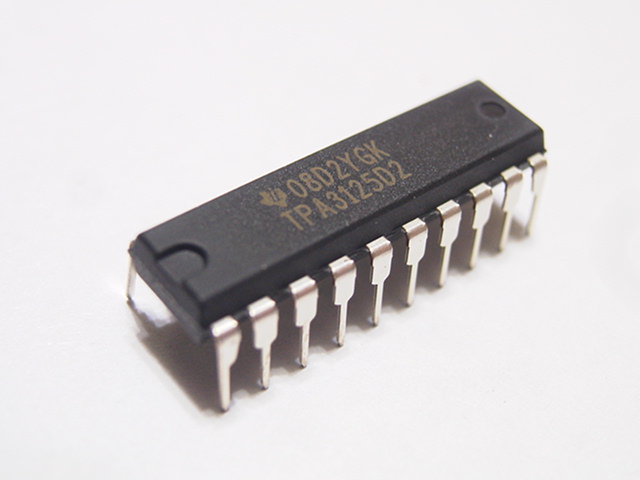

 패널TV에 사용하는 TI사의 디지털 AMP 칩인 TPA3125D2 사용하였습니다. |
 TPA3125D2 데이터시트  |

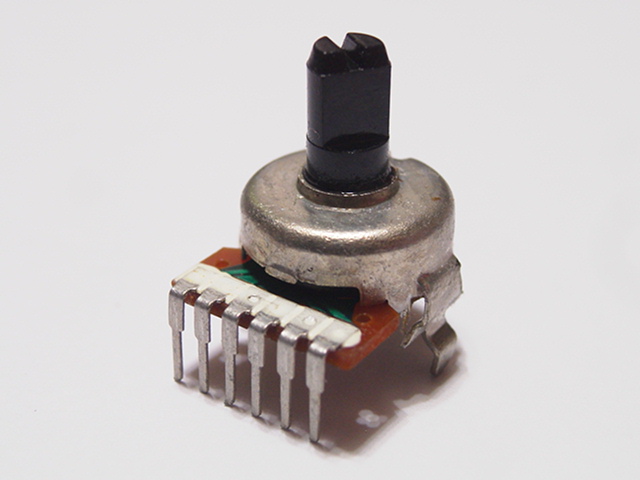

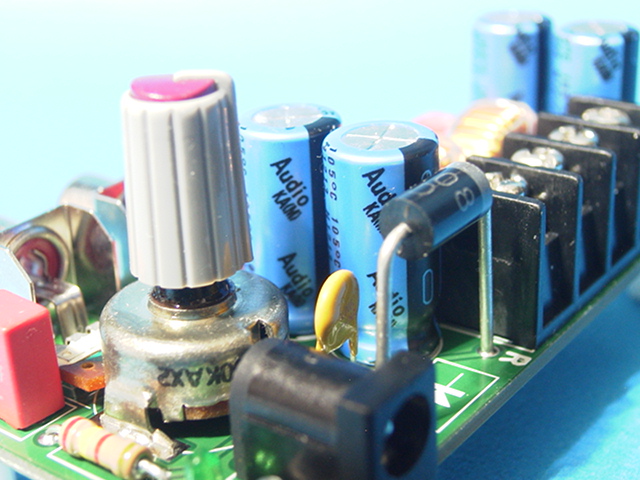

 볼륨은 일본 ALPS 사의 스테레오 A 특성 50K Ohm 을 사용하였습니다. A 특성은 회전 각도에 따른 저항 값 변화가 오디오 음악 감상 시 가장 편안한 상태로 음량조절이 가능한 포물선 형태로 변화합니다. B특성은 계측기에서 사용합니다. |

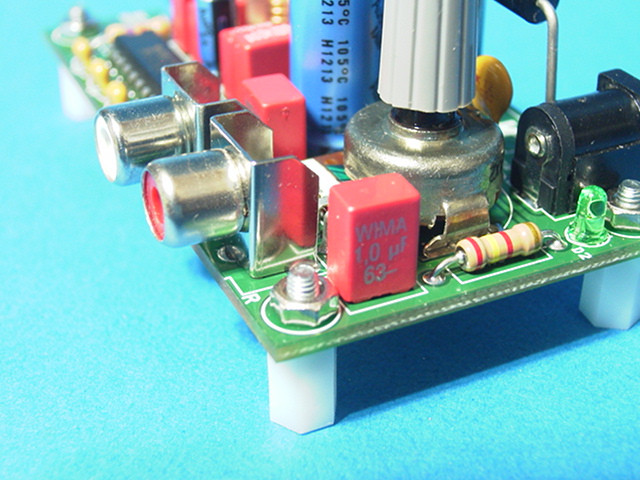

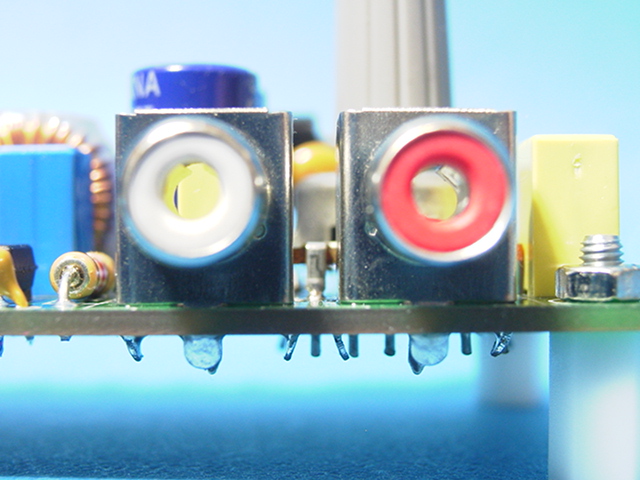

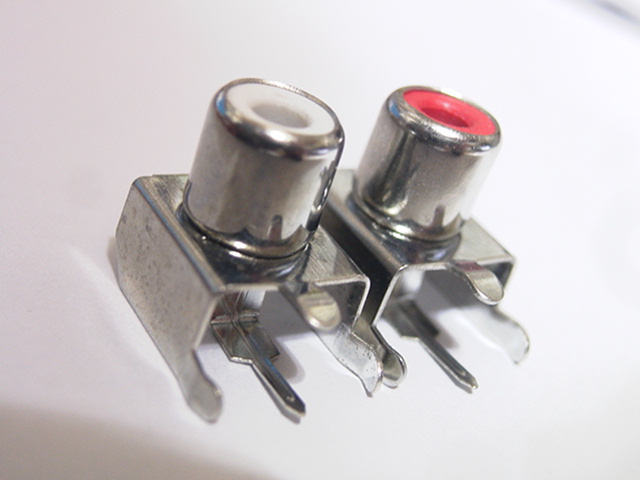

 오디오 입출력 신호의 표준인 RCA 커넥터 입니다. |

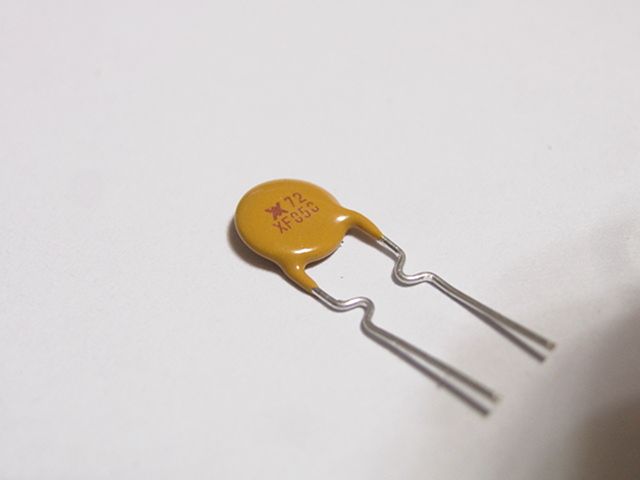

 과전류 흐름을 차단하는 0.5A (트립전류 1.0A) 폴리스위치(휴즈)사용하였습니다. 일반 휴즈는 단락되면 새것으로 교체하지만 폴리스위치는 과전류(쇼트) 문제가 해결되면 복귀합니다. |

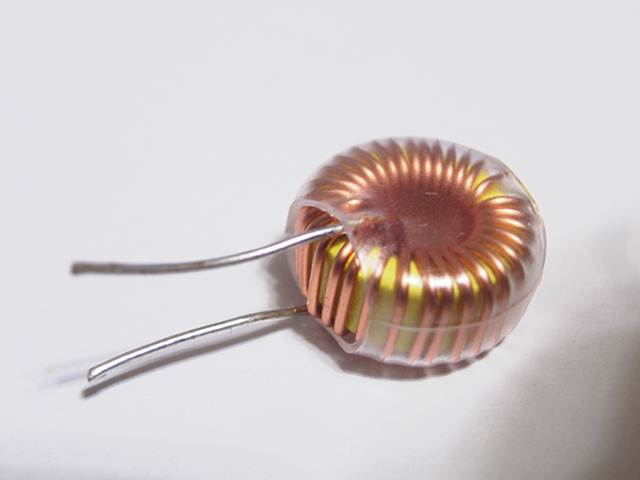

 디지털 앰프 출력 단 필터 코일입니다 포화되지 않으며 발열 특성이 좋습니다. |
 |
 |
 |

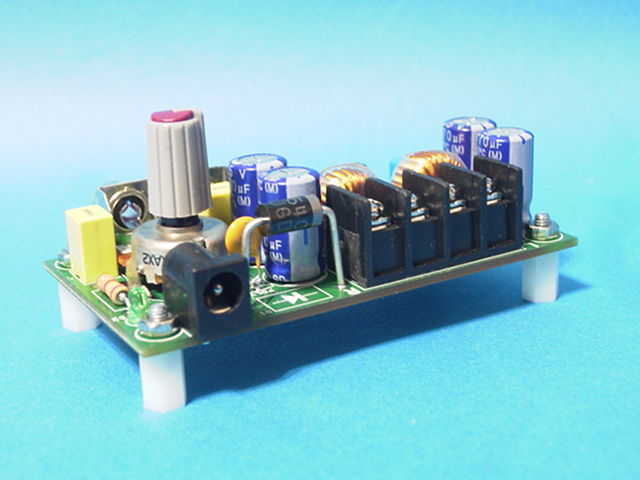

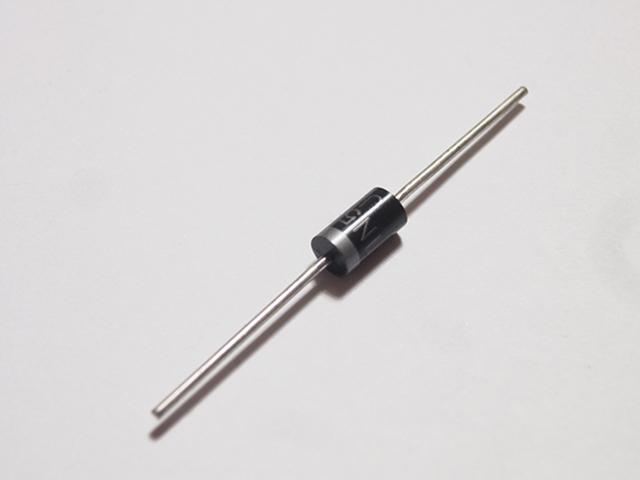

 전원 입력의 극성이 잘못되어도 AMP 내부의 IC 와 전해 콘덴서를 보호합니다. |

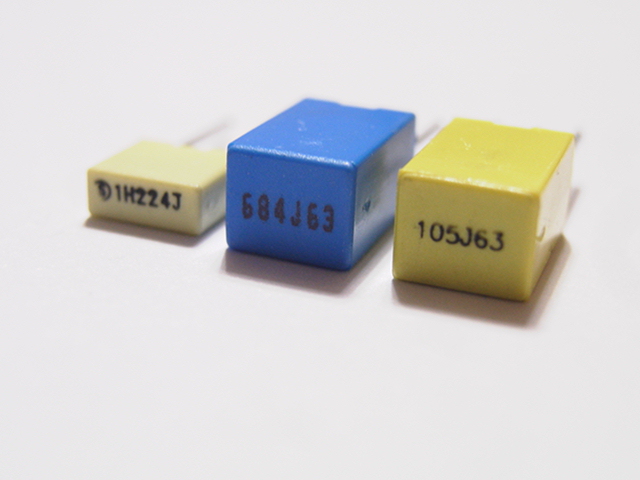

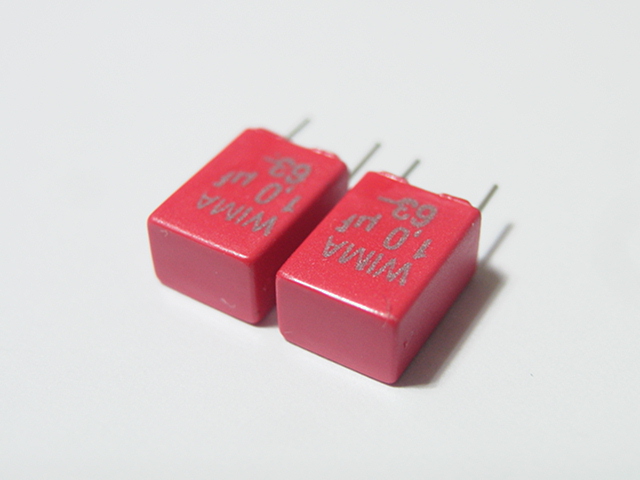

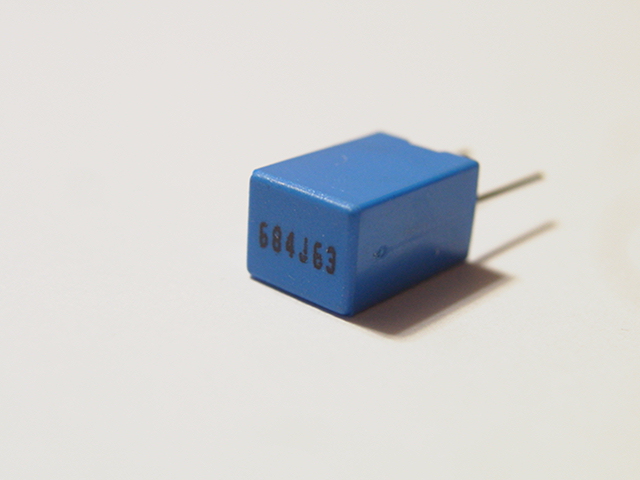

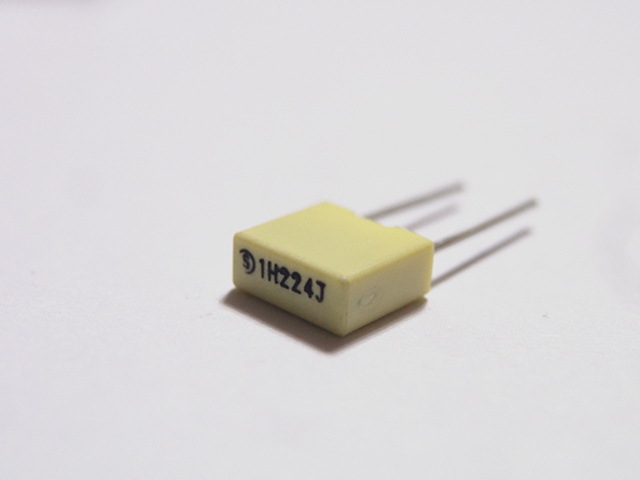

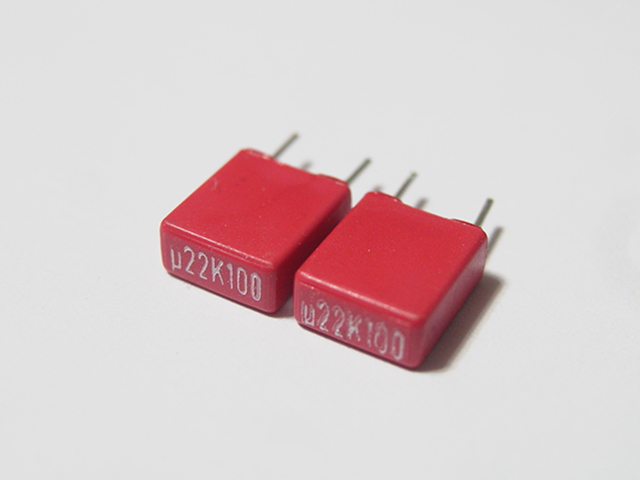

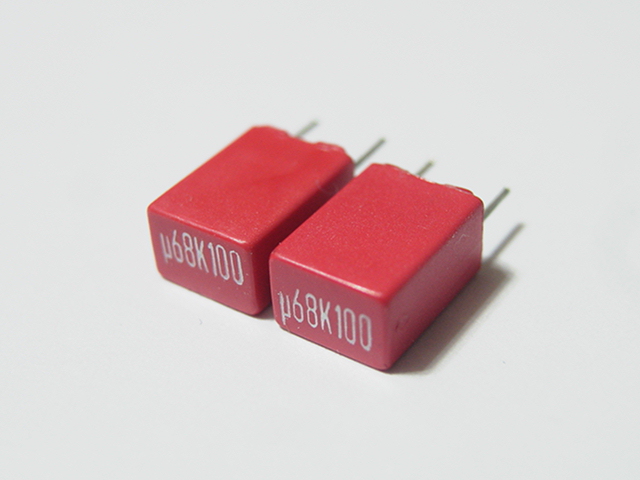

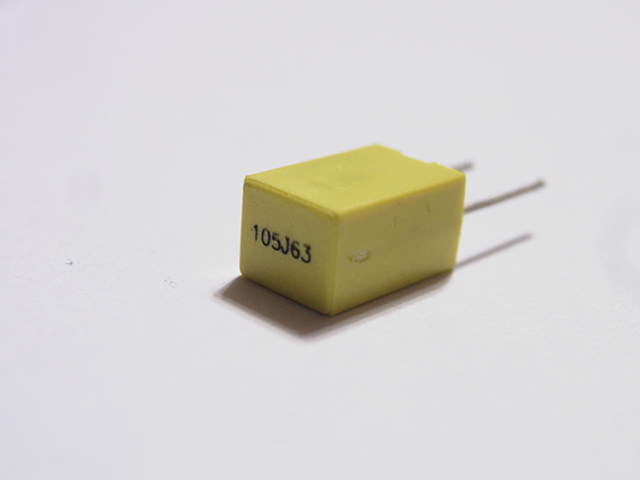

 디지털 AMP 출력단 필터캡으로 사용하는 필름 콘덴서 입니다. 절연 저항 값이 크며 온도 변화에 따른 용량 변화가 작습니다 |

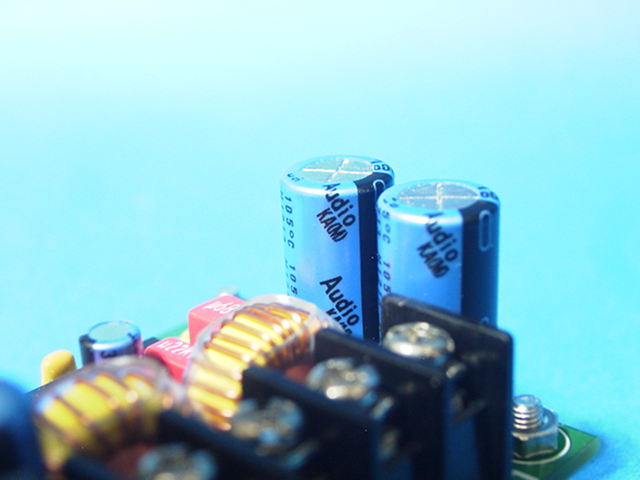

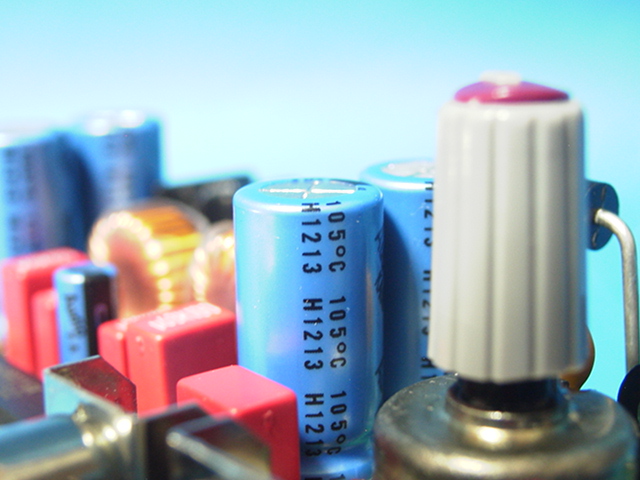

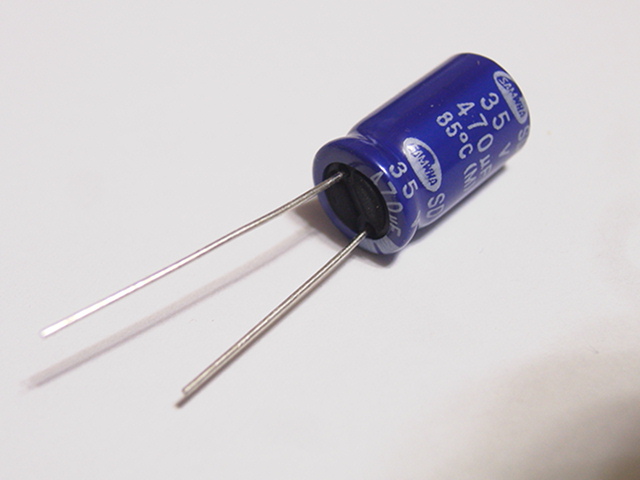

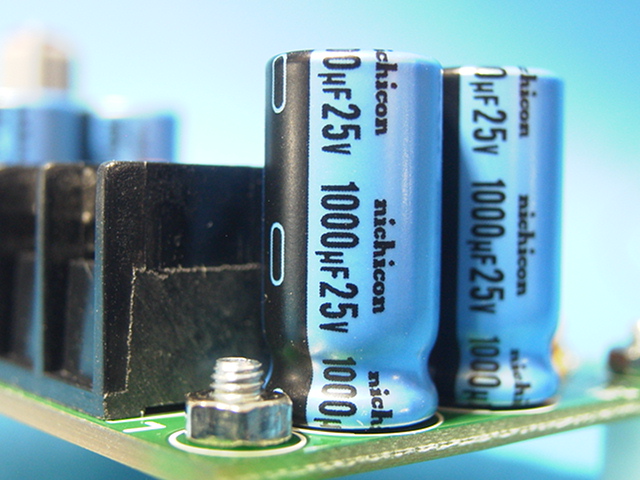

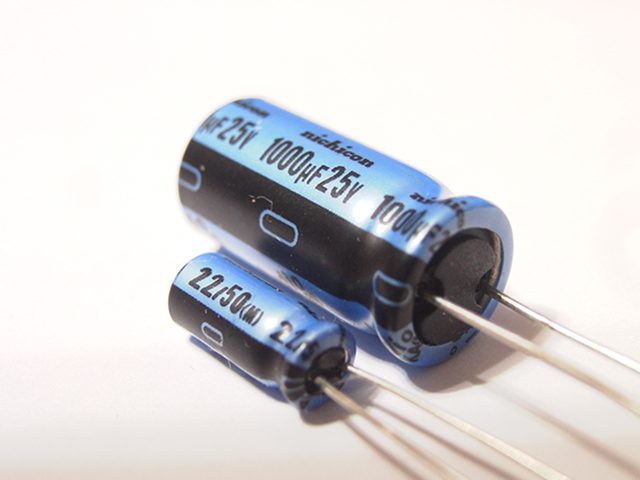

 저음을 충실히 재현하는 대용량 전해 콘덴서를 사용하였습니다. |

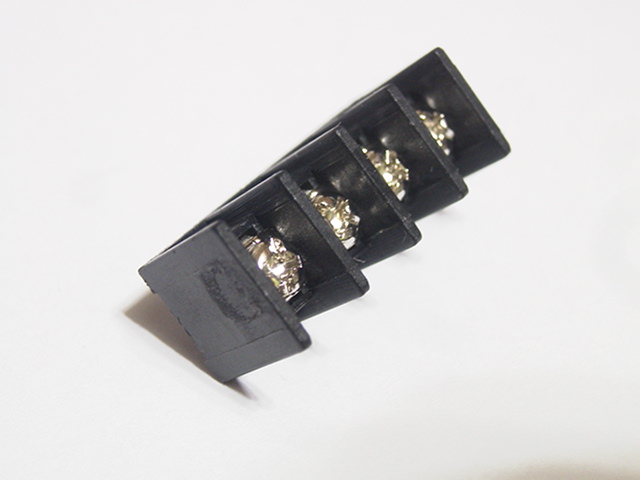

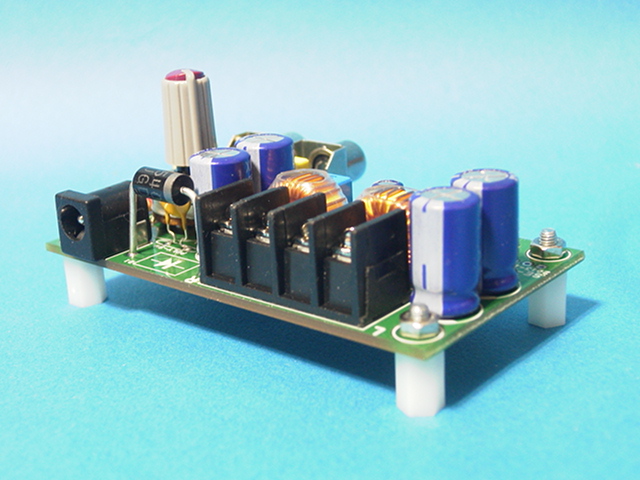

 스피커선 결선이 쉬운 단자대 입니다. |

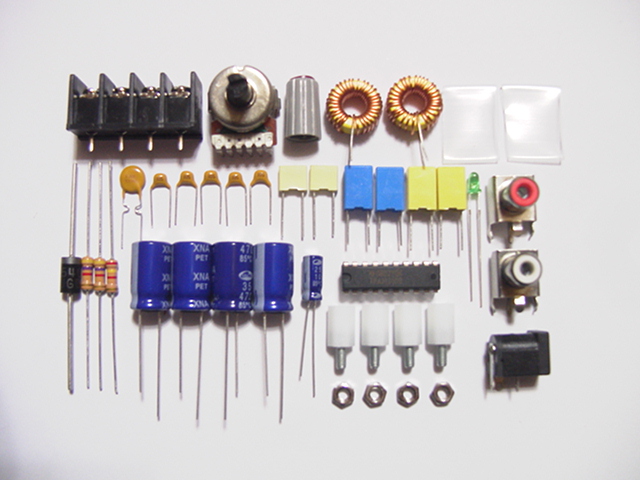

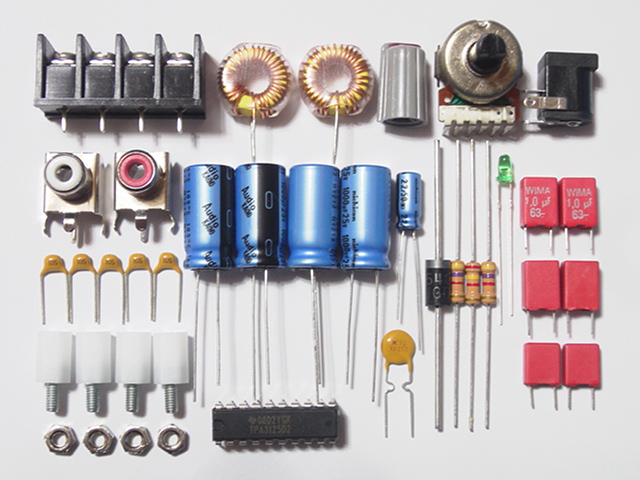

 모든 부품은 최상의 음질을 얻기 위한 고급 부품을 사용하였습니다. |
 |
 |
 |
 |
 |
 |
 |
|
