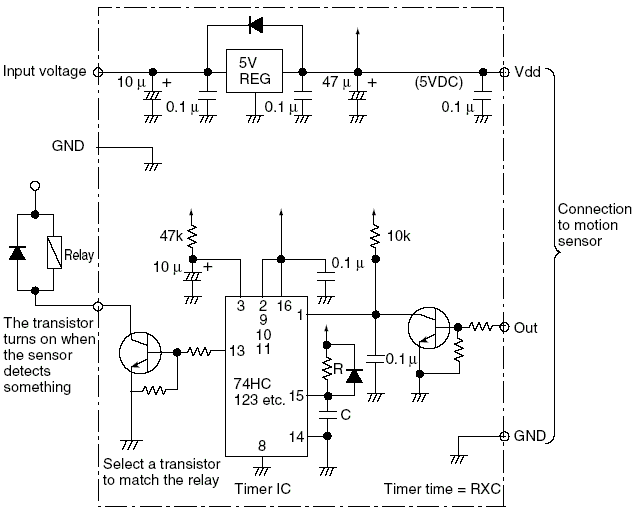

 센서 출력 OUT 핀은 소스형 출력신호 입니다. 마이크로 프로세서, CMOS 게이트, HC 계열 게이트 연결 시 적절한 값의 저항(4.7K ~ 100K)을 Pull Down (Out 핀과 GND 를 연결)하여야 합니다. 표준 TTL 게이트(LS계열) 연결은 적합하지 않으므로 HC계열로 변경하기 바랍니다. |
 |
데이터 응용 노트 |
Panasonic 인체 감지 센서(PIR)
센서, 인터페이스
일체형 인체 움직임 감지 센서 입니다.

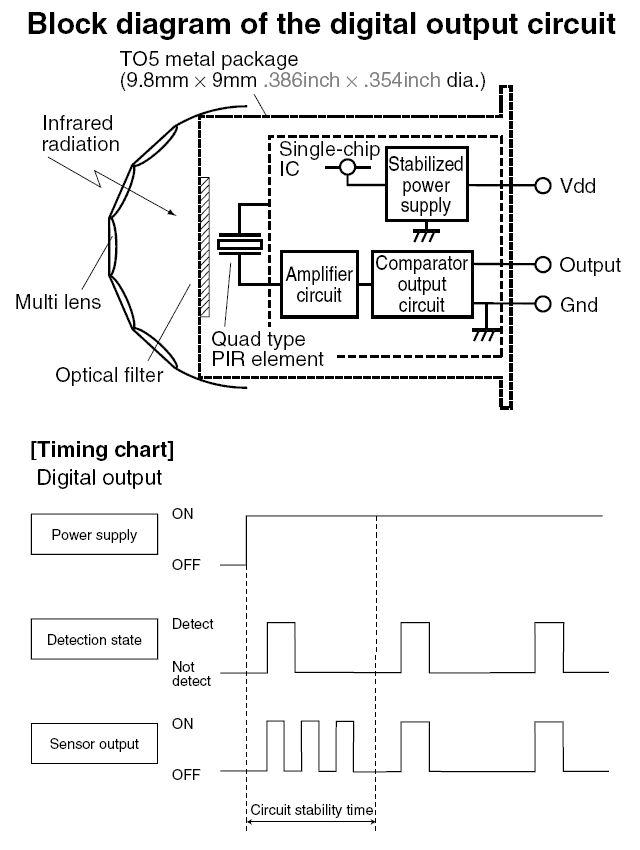

아나로그 신호 증폭기와 컴파레이터가 센서에 내장되어
인체 변화시 High Level, 변화 없을 때 Low Level 을
출력하므로 Logic 회로, 마이크로 프로세서 입력포트에
직접 연결하여 사용 가능합니다.
10 Meter 의 장거리 검출 모델
좁은 검출범위 모델
미소변화 검지모델이
있습니다.
MOTION SENSOR (PASSIVE INFRARED TYPE)
NaPiOn Motion Detector
|
|

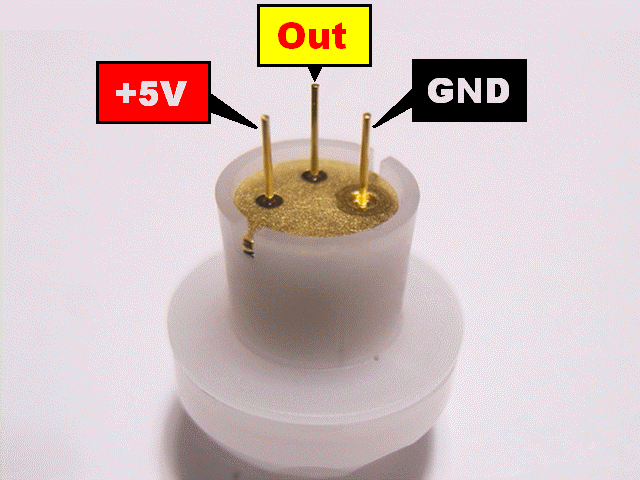

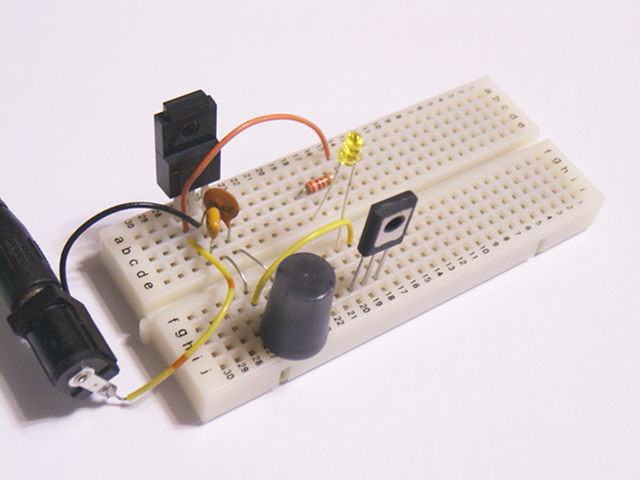

센서 출력 OUT 핀은 소스형 출력신호 입니다. 마이크로 프로세서, CMOS 게이트, HC 계열 게이트 연결 시 적절한 값의 저항(4.7K ~ 100K)을 Pull Down (Out 핀과 GND 를 연결)하여야 합니다. 표준 TTL 게이트(LS계열) 연결은 적합하지 않으므로 HC계열로 변경하기 바랍니다. |
|
| 데이터 응용 노트 |

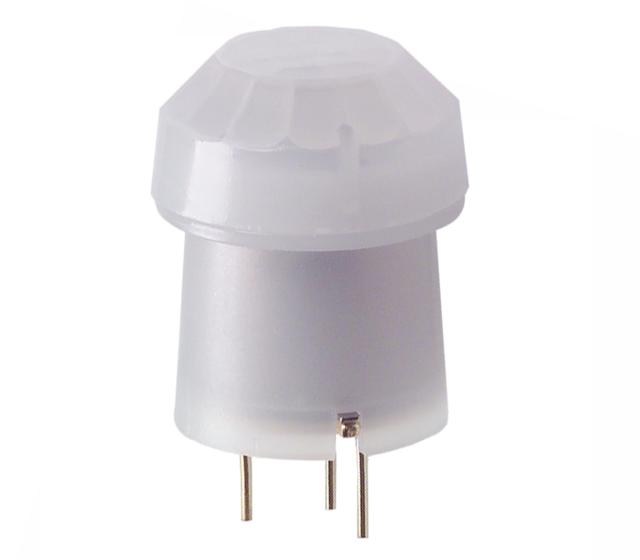

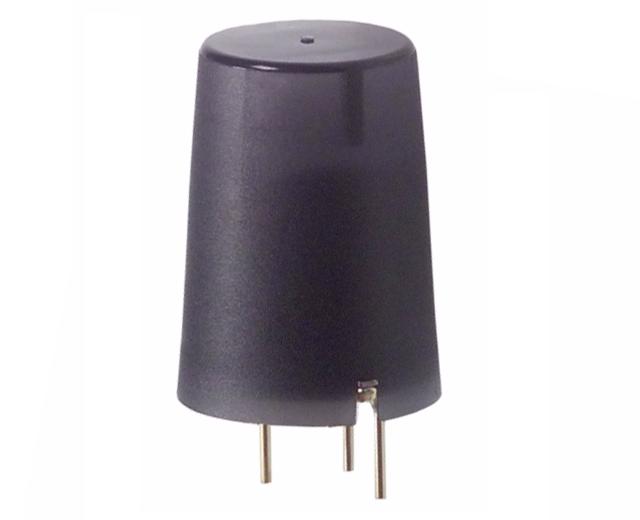

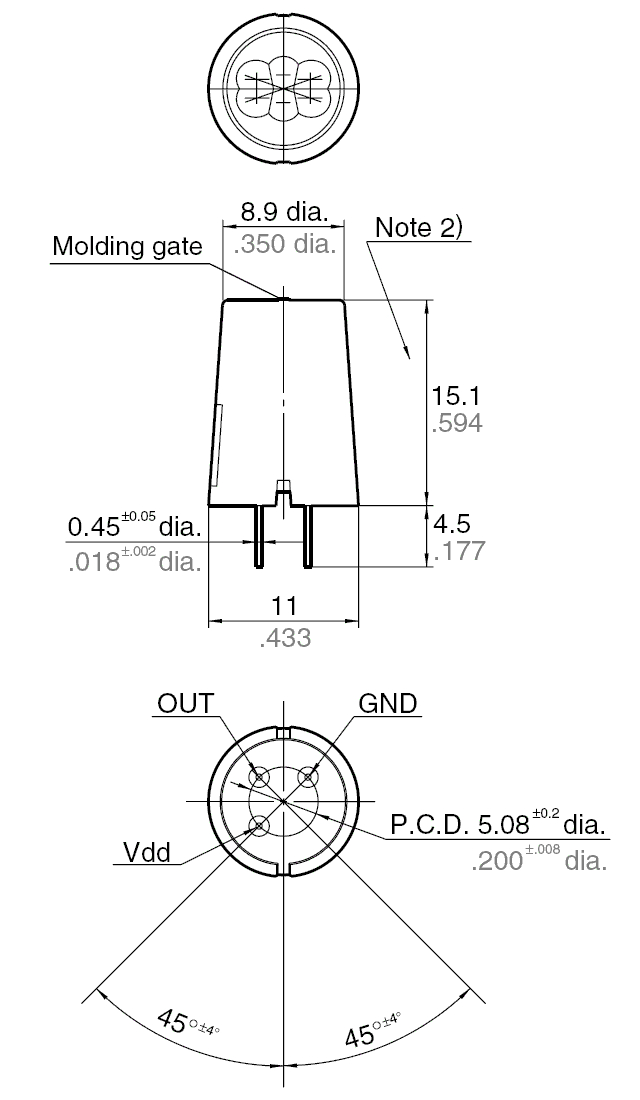

AMN13112

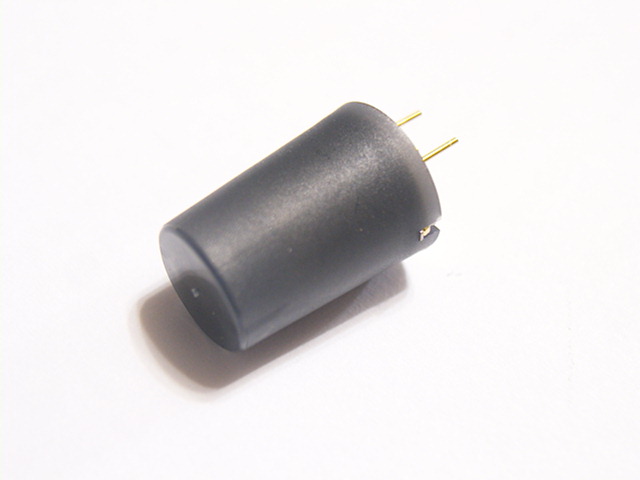

협각 감지용

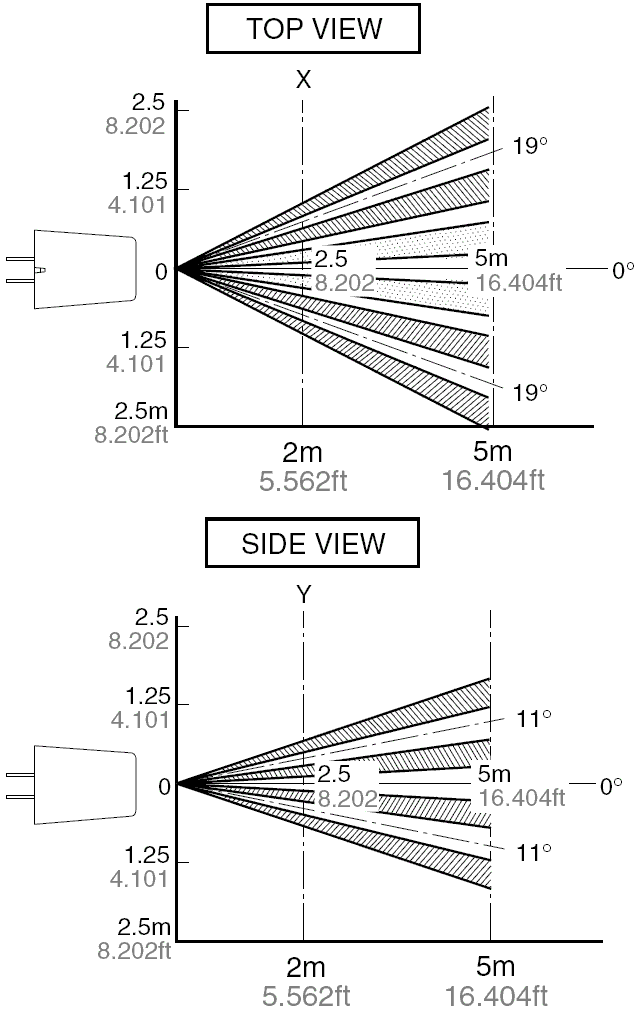

| 감지 거리 : 5 Meter
감지 각도 : 38 Deg 감지 가능 인체 움직임 속도 : 0.8 ~ 1.2 Meter / Sec 하우징 색상은 힌색입니다. 입고 시점에 따라 검정색으로 출고 될수 있습니다. |
 |
 |
 |
 |
 |
| 데이터 응용 노트 |

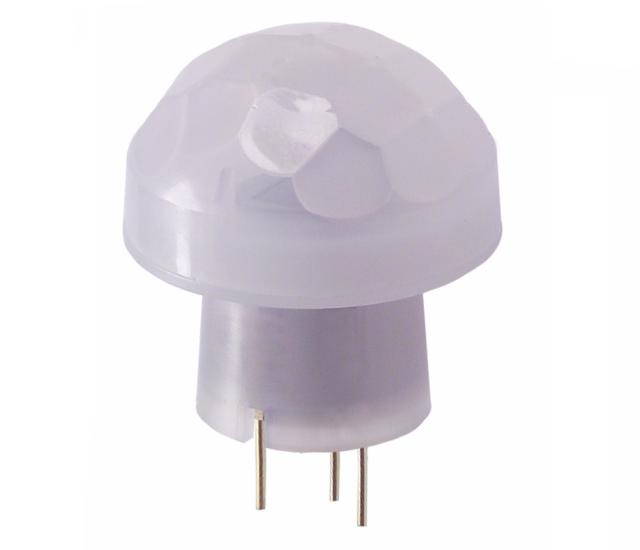

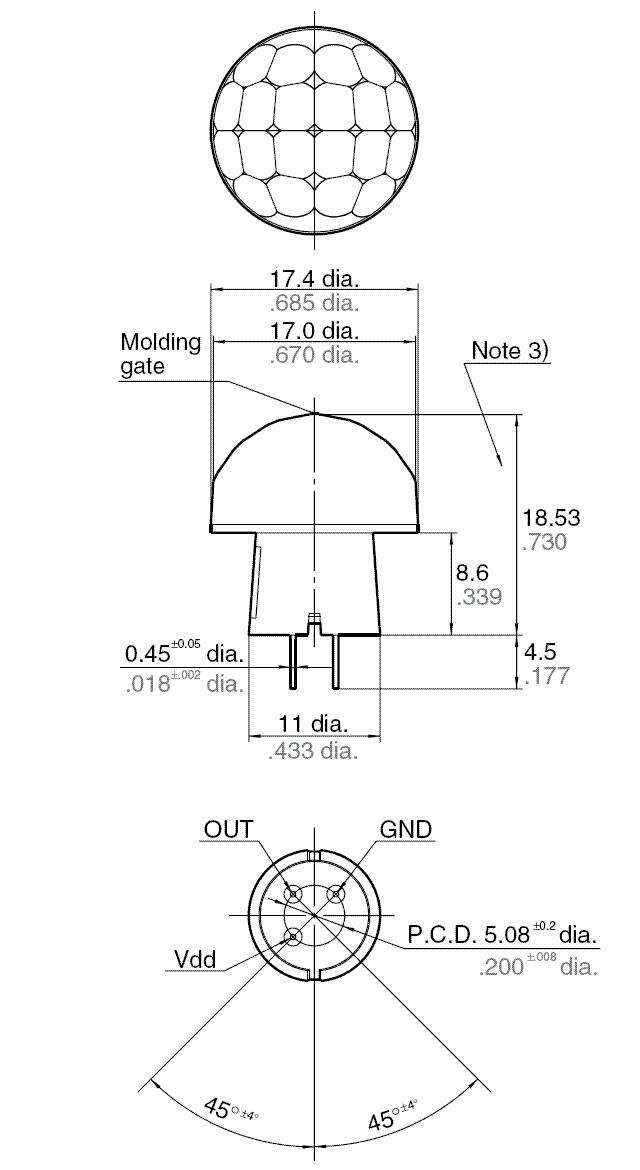

AMN14112

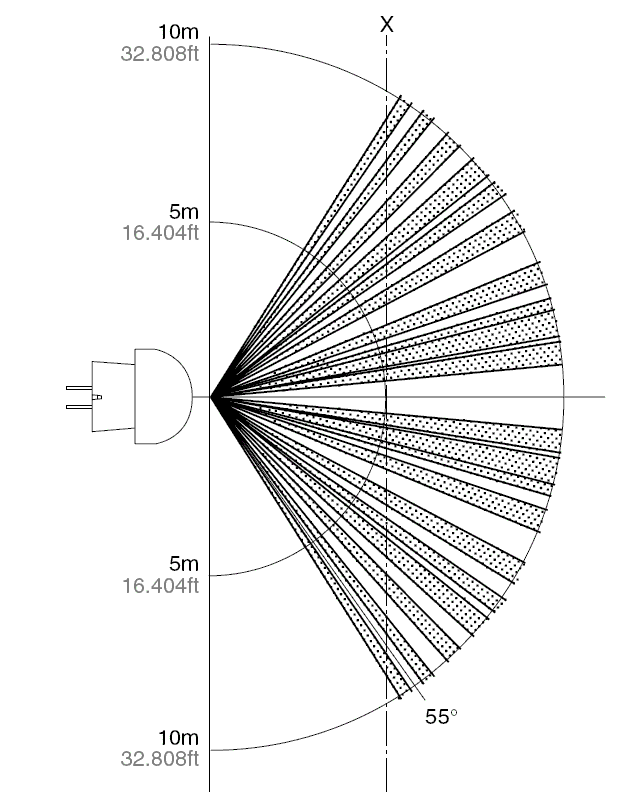

10Meter 장거리 감지용

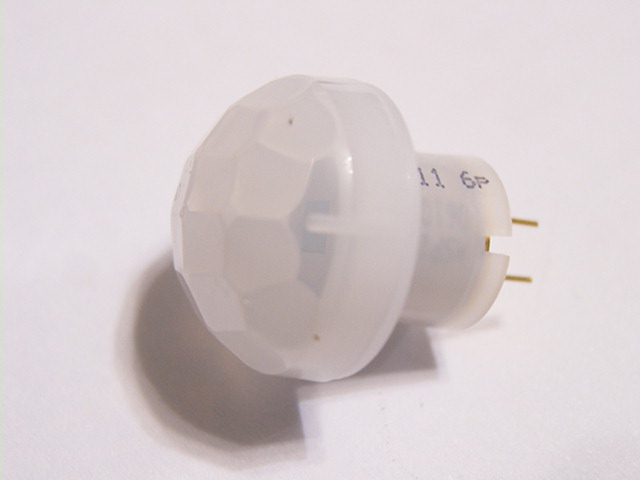

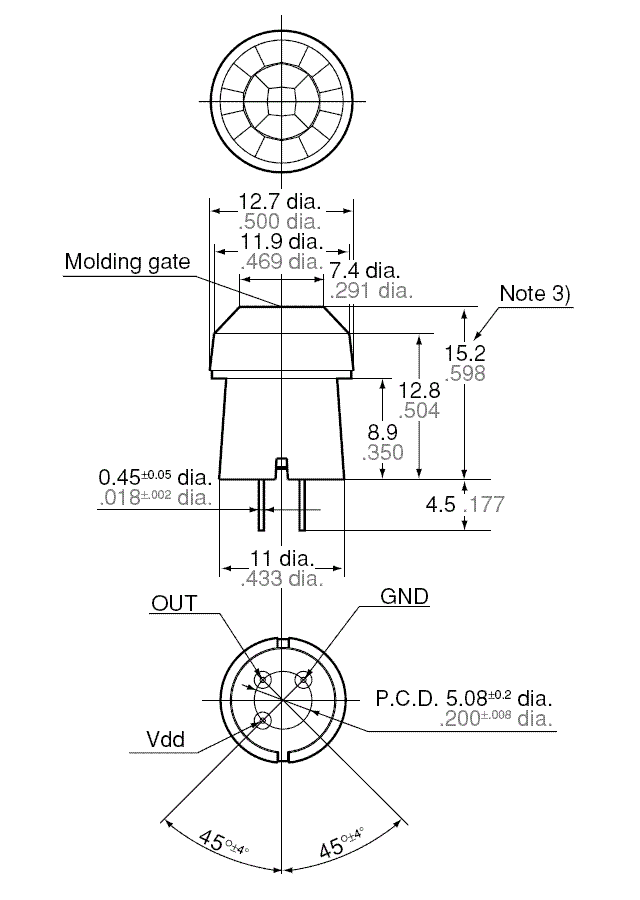

AMN12112
Slight 미세이동 감지용
| AMN13112 | 5 Meter 38 Deg / 좁은 각도 |
| AMN14112 | 10 Meter 110 Deg / 넗은 각도, 긴감지거리 |

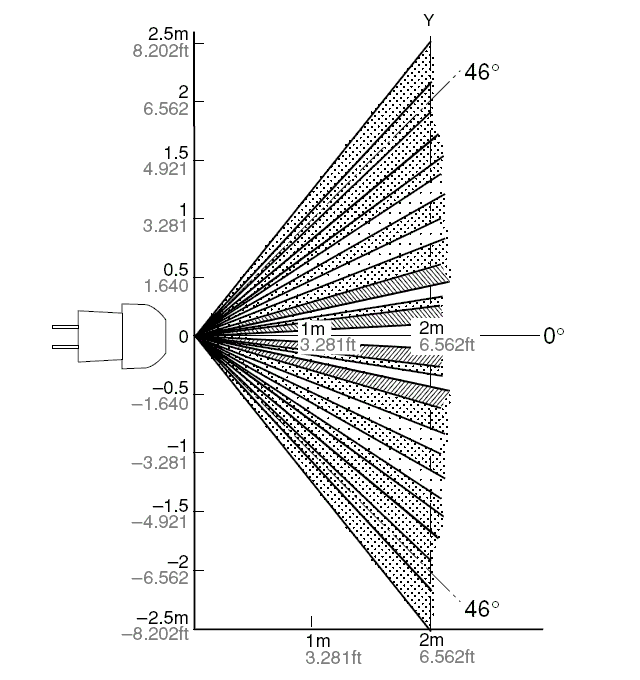

| AMN12112 | 2 Meter 91 Deg / 초고감도 |
| 데이터 응용 노트
하우징 색상은 힌색입니다. 입고 시점에 따라 검정색으로 출고될 수 있습니다. |
|
 |
|
